PUMPSサニタリーポンプ
APVロータリーポンプ
クレパコポンプの愛称でご愛顧頂いているAPVサニタリーロータリーポンプは、 45年以上にわたり世界中の食品業界をはじめ、化粧品、医薬品、化学工業と各産業で活躍しています。
APVロータリーポンプの特長
① 豊富なバリエーション
| モデル名 | R0型 | R1型 | R2型 | R3型 | R4型 | R6型 | R700型 |
| 1回転あたりの 吐出量（mℓ） |
17.5 | 39 | 58 | 243 | 662 | 1,100 | 2,200 |
| 搬送能力(ℓ/min) | 0.5〜6.3 | 1.1〜15.2 | 1.7〜22.3 | 7〜92 | 18.3〜227 | 31.7〜378 | 65〜745 |
| 搬送能力(ℓ/h) | 30～380 | 70～910 | 100～1,340 | 425～5,470 | 1,100～13,600 | 1,900～22,700 | 3,900～44,700 |
| 推奨回転数 （r/min） |
30〜400 | ||||||
| 吐出量（MPa） | 最大0.7（標準型） | ||||||
| —– | 最大1.1（高負荷型：オプション） | ||||||
| 必要最大動力（kW） | 0.4 | 0.75 | 1.12 | 3 | 6.3 | 10.5 | 15 |
| 必要最大動力（HP） | 0.5 | 1 | 1.5 | 4 | 8.5 | 14 | 20 |
| 出入口継手口径 （インチ） |
1.5 | 1.5 | 1.5 | 1.5（OP.）/ 2.0 |
3.0 / 2.0(OP.) |
3.0 | 4 |
| 出入口継手口径 （mm） |
38.1 | 38.1 | 38.1 | 38.1（OP.）/ 50.8 |
76.2 / 50.8（OP.） |
76.2 | 101.6 |
| 出入口継手形状 | 標準型：ヘルール式又はIDFネジ式 | ||||||
| 出荷重量 | 20kg | 21kg | 21kg | 39kg | 88kg | 95kg | 161kg |
※横にスライドしてご覧ください
※上記の各性能数値は、水（15℃）もしくは同等の粘度、比重を持つ液体を基準としております。
※ご用途に準じて、他の材質や仕様もございますので、詳細等はお問い合わせ頂けますようお願い致します。
※（OP.）と記載部はオプション仕様です。
②抜群の定量性
ゴムローターの密着により、高度な吸引力と定量搬送性を実現しています。
③分解・組立・洗浄が簡単
サニタリー部品数を最小限に抑えており、抜群の分解・洗浄性です。
④優れた耐久性
サニタリー部が磨耗して定量性が落ちた場合、接液部の研磨により性能の復旧ができるため、長期間の安定した運転が可能です。
研磨前
研磨後
APVロータリーポンプの各部名称
サニタリー部
| ①フロントカバー | ステンレス鋼製で平面精度が高く、ポンプボディーと密着。 |
| ②ガスケット | 特別処方による紙材でフロントカバー、ポンプボディー間の密着性能を確保します。 |
| ③ローター | ゴム又はプラスチック樹脂とステンレス鋼製ハブの緻密な一体成型。 |
| ④シャフトシール | ポンプボディとシャフト接合部の密封シールで、回転圧や真空性を保ちます。 |
| ⑤ポンプボディ | 一塊のステンレス鋼をくり貫いて作られており、洗浄が簡単です。 |
| ⑥ベアリングシール | ポンプボディ部とギアケース部に接触するステンレス製の保護シールです。 |
| ⑮ギアシャフト （ローター取付部） | ステンレス鋼製のギアシャフトで、サニタリー部に突出しています。 ローターを取付けます。 |
※横にスライドしてご覧ください
ギアケース部
| ⑦スタッド | ステンレス鋼製のサニタリー部の支柱で手早く的確に組立ができます。 |
| ⑧ギアケース | 鉄鋳造のケースで耐久性に優れ、潤滑オイルを入れ円滑な駆動を促進します。 |
| ⑨リアカバー | ギアケースのカバーでケースの密閉、ギアシャフトの微細な位置調整を行います。 |
| ⑩ギアシャフト | 駆動部とサニタリー部を繋げる主軸で、指定により駆動位置に準じて本体上部、下部と取付ができます。 |
| ⑪ベアリング | ローラータイプでギアシャフトを円滑に駆動させます。 |
| ⑫タイミングギア | ギアシャフトに溶接され、正確かつ低騒音な回転を促します。 |
| ⑬ロケーティングプラグ | ギアケースに圧入され、ポンプボディーとの的確な接合性を保ちます。 |
| ⑭オイル漏れ確認 | ポンプボディーとギアケース間の隙間にあり、万一の場合潤滑オイル漏れを確認します。 |
※横にスライドしてご覧ください
ダイアフラム式ポンプ
マーザン社のダイアフラム式ポンプは、高粘度、固形物を含んだ様々な流体搬送にご愛顧頂いているサニタリーポンプです。
チョコレートの搬送
カッテージチーズ搬送
トマトペースト搬送
マッシュルーム搬送
魚の切り身搬送
MURZAN社ダイアフラム式ポンプの特長
特長
●自吸揚程：水と同粘度の製品で24フィート（7.3ｍ）
●駆動用電動モーターは必要ありません。（圧縮エアーが駆動源となります。）
●交換用メカニカルシールは必要ありません。

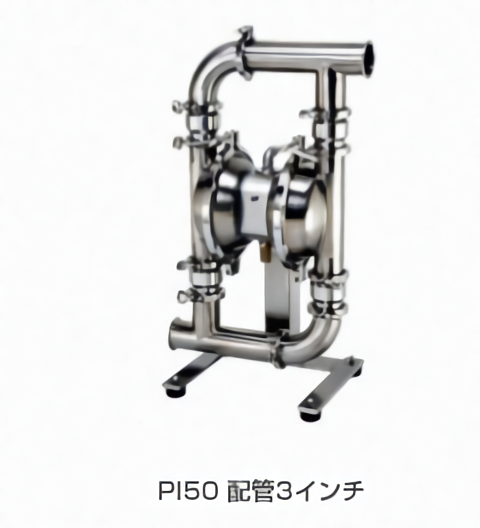

●軽量：本体重量43Kg（PI50 SL 2インチ仕様）
●空運転に起因する損傷がありません。
●サニタリー部の部品点数がわずかです。
●持ち運び自由、固定使用も可能です。
●任意の流量調整が可能です。
●最大15cmまでの固形物を搬送します。
●2股機構で確実な流量を保持します。
●最大粘度は150,000cp まで対応します。
洗浄性
洗浄が必要なポンプの接液部はシンプルな為、雑菌が発生じません。
本体のクランプを取外すだけで分解が容易です。
組立てにも時間を要しません。
CIP洗浄も可能です。
配管サイズ
スタンダード継手はヘルール仕様 （他継手はオプション）
サイズ：
2”×2”,3”×2”, 3”×3”, 4”×4”, 6”×6“
チャッキ弁（逆止弁）システム
Murzan社独自のチャッキシステムは製品チャンバーの出入口に逆止弁として使用されています。
チャッキ弁は、搬送する製品に応じて平板（フラッパー）型、ボール型、マッシュルーム型と3種のデザインを選択できます。
平板（フラッパー）型は低粘度と固形物が混在した搬送、ボール型、マッシュルーム型は高粘度の製品の搬送に最適です。
実施用例
●マスタード ●サラダドレッシング ●濃縮ジュース類 ●卵 ●角切りパイナップル ●野菜スープ類 ●マヨネーズ ●イースト ●ヨーグルト ●ベビーフード ●角切りトマト ●ソーセージ、練り物類 ●パイの詰め物 ●ケチャップ ●マスカラ ●鶏レバー ●トマトペースト ●シャンプー ●鶏胸肉 ●サラダドレッシング ●練り歯磨き ●手羽先 ●ヨーグルト ●洗顔クリーム ●鶏の砂肝 ●マカロニサラダ ●ハンドクリーム ●バーベキューソース ●冷凍濃縮液 ●軟膏剤等
オイルフリーエアバルブ
PI50モデルに組込まれるオイルフリーのエアｰバルブは潤滑油の必要が無く、全体的に汚染を防止しています。
材質もテフロンとステンレスを使用しバルブは最低限の摩擦ロスにて水平方向に作動します。
パテントとして登録された,このシステムは圧力差 10lbs（0.08Mpa）にての作動を可能にしています。
この有能なバルブは最低の供給圧力にて最も効率の高い搬送を可能にした結果 コストのセーブに繋がります。

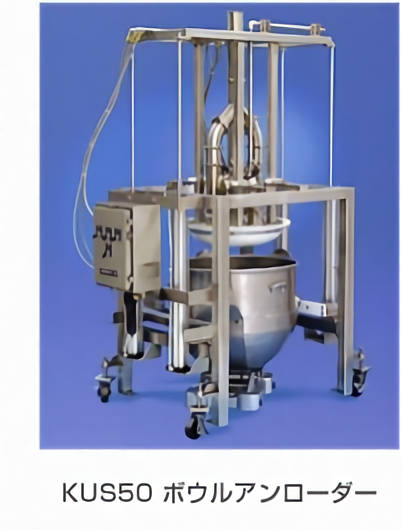

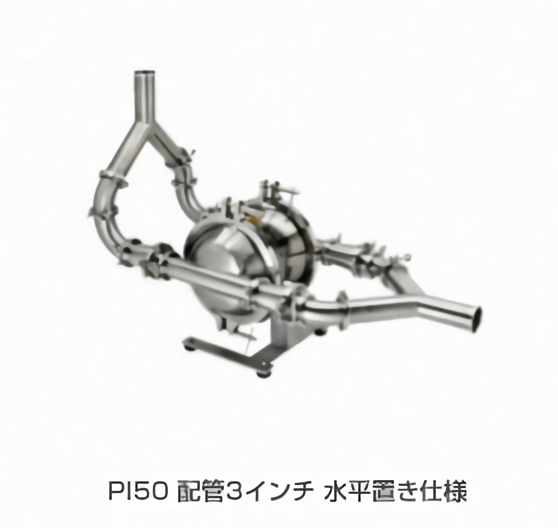

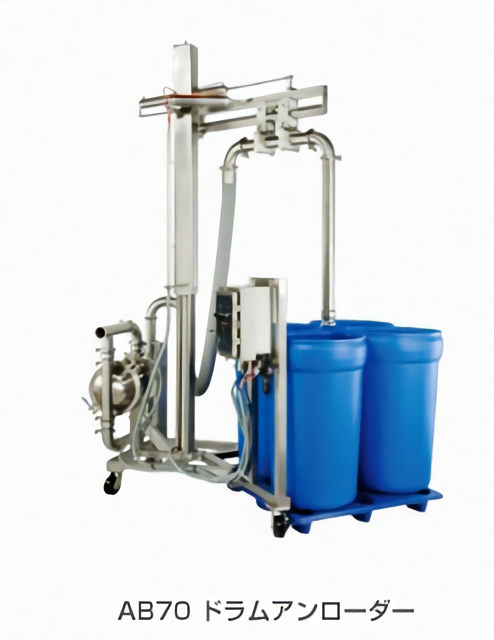

多様なオプション機能
標準型のPI50をベースに搬送頂く製品、種別により様々な機種をご提供します。
詳細はお問い合わせ下さい。
